延長氣田某區塊集氣站地埋污水罐的液位計為頂裝式，頂 裝式磁翻板液位計出現故障的原因概括如下：

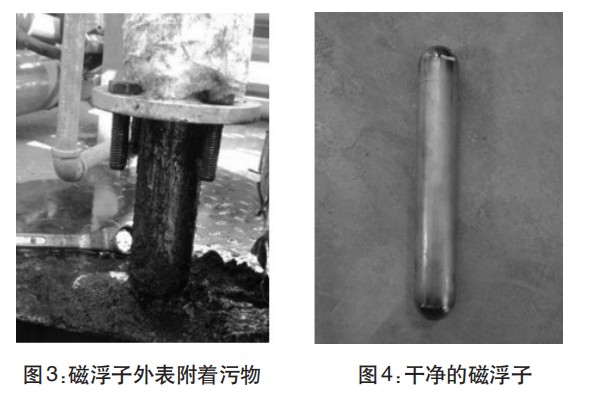

一，浮球、磁浮子外表附著污物 經過兩年多運行，污水罐內可能沉淀污泥雜質導致液位計 示數不準?，F(xiàn)場拆卸液位計，并且對浮球和磁浮子進行清洗。 （圖3-圖4）

二，浮球、磁浮子變形開裂 設備檢修期間，清管作業時由于較大的管道壓差伴隨氣流 以及管內污物經過排污管線進入地埋污水罐，劇烈的振動以及 氣流沖擊導致罐內浮球變形凹陷，甚至在氣流壓力作用下浮球 上升卡在罐頂。對于浮球開裂變形的情況需要更換浮球，浮球 卡在罐頂則需要打開人空進入罐內解除卡阻。

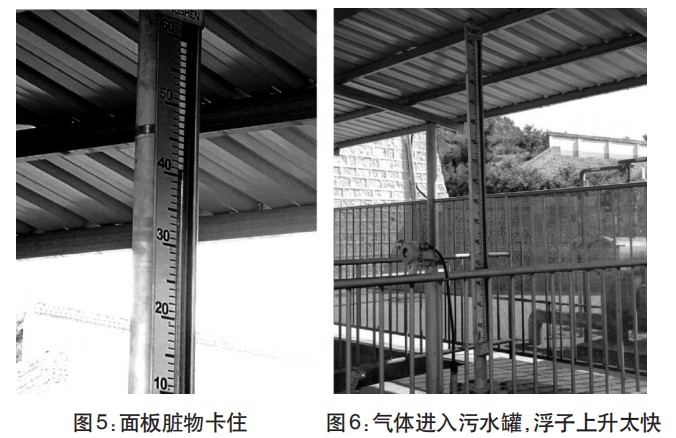

三，面板有臟物卡阻 面板有雜質進入會使磁翻板無法翻片，出現卡阻。解決方 法就是用一塊小磁鐵向下緩慢劃過面板的磁翻板，如果正常翻轉，則解除卡阻，否則要更換面板。（圖5）

四，浮子上升下降太快，面板來不及反應 生產過程中由于自動排液撬故障開啟手動排污時，會有氣 體進入污水罐。氣體的竄入導致液位計翻板迅速翻轉至滿值， 不是真實液位，而且容易損壞浮子。 解決方法是排液之前保持 自動放空和手動放空同時開啟，緩慢打開手動排污閥，讓污水 慢慢進入污水罐。（圖6）

    長征儀表廠技術人員通過現場的檢查和分析，討論了影響頂裝式液位計故障的主要原因以及解決措施。最后得出結論引起頂裝式磁翻 板液位計故障的部位主要有浮球、磁浮子以及面板。在日常維 護中集氣站值班人員只要掌握正確的維護方法，就能保證液位 計的無故障運行。
